Rod End Bearing

Additional Equipment — Rod End Bearing

Rod End Bearing

Female Rod Ends PHS Series
.

No (mm) Dimensions  Load parameter    Wt
(g)
d S D B B1 d1 L L3 L1 L2 W D2 D3 E Static
radial
yield
allowable
load(kg)		 Maximum Static Load(kg)
Radial Axial
PHS5 5 M 5 x 0.8 16 7 8 7.7 35  4  27 14 9 9  12 11.112  930  620   230 20
PHS6 6 M  6×1 18 7 9 9 39 5 30 14 11 10  13 12.7  1040  690  270  28
 PHS8 8 M  8×1.25 22 9 12 10.4 47 5 36 17 14 12.5  16 15.875  1490   990 430   48
 PHS8B 8 M 8×1.0 22 9 12 10.4 47 5 36 17 14 12.5  16 15.875  1490  990  430  48
PHS10 10 M 10x 1.5 26 10.5  14 12.9  57 6.5 43 21 17 15  19 19.05  2010  1340  630  80
PHS10B 10 M  10×1.25 26 10.5 14 12.9 57 6.5 43 21 17 15  19 19.05  2010  1340  630  80
PHS12 12 M 12×1.75 30 12 16  15.4 66 6.5 50 24  19 17.5  22 22.225  2470   1650  800  115
PHS12B 12 M 12×1.25 30 12 16 15.4 66 6.5 50 24 19 17.5  22 22.225  2470  1650  800  115
 PHS12C 12 M  12×1.5 30 12 16 15.4 66 6.5  50 24 19 17.5  22 22.225  2470  1650 800  115
PHS14 14 M 14×2  34 13.5 19 16.9 75  8 57 27 22  20 25 25.4  3130  2090  1070  160
PHS14B 14 M 14×1.5 34 13.5 19 16.9 75 8 57 27 22 20  25 25.4  3130  2090 1070  160
PHS16 16 M 16×2 38 15 21 19.4 83 8 64 33 22 22  27 28.575  3700  2470  1290   210
PHS16B 16 M 16×1.5 38 15 21 19.4 83 8 64 33 22 22  27 28.575  3700  2470 1290  210
 PHS18 18 M 18×1.5  42 16.5 23 21.9  92 10 71 36 27 25  31 31.75   4490 2990   1620  300
PHS20 20 M 20×1.5 46 18  25 24.4 100 10  77 40 30 27.5  37 34.925  5180  3460 1890 420
PHS22 22 M 22×1.5  50 20 28 25.8 109 12 84 43 32 30  37 38.1  6100  4070 2290   500
 PHS25 25 M 25×2 60 22 31 29.6  122 12  94  48 36 33.5  42 42.862 7420   4950  2830 740
PHS25B 25 M 25×1.5 60 22 31  29.6 122 12 94 48 36 33.5  42  42.862 7420   4950  2830 740
PHS30 30 M 30×2 67 26  37 34.8 143 15 110 56 41  40 50 50.8 11000 7300 3960  1150
PHS30B 30 M 30×1.5 67 26 37 34.8 143 15 110 56 41 40 50 50.8  11000 7300 3960 1150
Icon

PHS Catalog

1 file(s)   10.76 MB
Icon

PHS 2D CAD

1 file(s)   10.76 MB
Icon

PHS 3D CAD

1 file(s)   10.76 MB



Rod End Bearing

Female Rod Ends AR Series
.

No (mm) Dimensions  Load parameter    Wt
(g)
d S D B B1 d1 L L3 L1 L2 W D2 D3 E Static
radial
yield
allowable
load(kg)		 Maximum
Static
Load(kg)
Radial Axial
 AR4 6.35   UNF-28 18 7 9  9  39 5  30  14  11  10 13 12.7 1040  690  270   28
 AR5 7.938  UNF-24  22  9  12  10.4  47  5  36  17  14  12.5  16  1.875  1490  990  430  48
AR6 9.525  UNF-24  26  10.5  14  12.9  57  6.5  43  21  17  15  19  19.05  2010  1340  630  80
AR6B 9.525  UNF-16  26  10.5  14  12.9 57  6.5  43  21  17  15  19  19.05  2010  1340  630  80
AR8 12.7  UNF-20  30  12  16  15.4  66  6.5  50  24  19  17.5  22  22.225  2470  1650  800  115
AR8B 12.7  UNF-12  30  12  16  15.4 66  6.5  50  24  19  17.5  22  22.225  2470  1650  800  115
AR10 15.875  UNF-18  38  15  21  19.4  83  8  64  33  22  22  27  28.575  3700  2470  1290  210
AR10B 15.875  UNF-11  38  15  21  19.4 83  8  64  33  22  22  27  28.575  3700  2470  1290  210
AR12 19.05  UNF-16  46  18  25  24.4  100  10  77  40  30  27.5  37  34.925  5180  3460  1890  420
AR12B 19.05  UNF-10  46  18  25  24.4  100  10  77  40  30  27.5  37  34.925  5180  3460  1890  420
Icon

AR Catalog

1 file(s)   10.76 MB
Icon

AR 2D CAD

1 file(s)   10.76 MB
Icon

AR 3D CAD

1 file(s)   10.76 MB

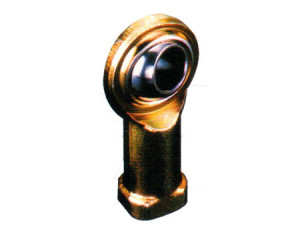

Female Rod Ends NHS Series
.

No (mm) Dimensions   Diameter
(mm)		 Cs
(kgf)
grf d S D B B1 d1 L L3 L1 L2 W D2 D3
NHS5 16.5 5 M 5×0.8  16 6 8 7.7 35 4  27 14 9 9 11 11.112 360
NHS6 25 6 M 6×1 18  6.75  9 9 39 5  30 14 11 10 13 12.7 450
NHS8 43 8 M 8×1.25 22  9  12  10.4  47 5  36 17 14 12.5 16 15.875 680
NHS10 72 10 M 10×1.5 26  10.5  14  12.9  56 6.5  43 21 17 15 19 19.055 850
NHS12 107 12 M 12×1.75 30  12  16  15.4  65 6.5  50 24 19 17.5 22 22.225 1000
NHS14 160 14 M 14×2 34  13.5  19  156.9  74 8  57 27 22 20 25 25.425 1380
NHS16 210 16 M 16×2 38  15  21  19.4  83 8  64 33 22 22 27 28.575 1800
NHS18 295 18 M 18×1.5 42  16.5  23  21.9  92 10  71 36 27 25 31 31.755 2300
NHS20 380 20 M 20×1.5 46  18  25  24.4  100 10  77 40 30 27.5 34 34.925 2500
NHS22 490 22 M 22×1.5 50  20  28  25.8  109 12  84 43 32 30 37 38.125 3200
NHS25 680 25 M 24×2.0 60  22  31  29.6  122 12  94 48 36 33.5 42 42.86 6000
NHS30 1020 30 M 30×2.0 67  26  37  34.8  143 15  110 56 41 40 50 50.8 7600
Icon

NHS Catalog

1 file(s)   10.76 MB
Icon

NHS 2D CAD

1 file(s)   10.76 MB
Icon

NHS 3D CAD

1 file(s)   10.76 MB



Male Rod Ends POS Series
.

No (mm) Dimensions         Load parameter    Wt
(g)
d s D B B1 d1 L L1 L2 E Static
radial
yield
allowable
load(kg)		 Maximum
Static
Load(kg)
Radial Axial
 POS5 5  M 5×0.8 16  7  8 7.7  41 33   20 11.112  490   330  230 20
POS6 6  M 6×1 18  7  9 9  45  36  22  12.7  690  460  270  22
POS8 8  M 8×1.25 22  9  12  10.4  53  42  25  15.875  1260  840  430  40
POS10 10  M 10×1.5 26  10.5  14  12.9  61  48  29  19.05  2010  1340  630  60
POS10B 10  M 10×1.25 26  10.5  14  12.9  61  48  29 19.05  2010  1340  630  60
POS12 12  M 12×1.75 30  12  16  15.4  69  54  33  22.225  2470  1650  800  95
POS12B 12  M 12×1.25 30  12  16  15.4  69  54  33  22.225  2470  1650  800  95
POS14 14  M 14×2 34  13.5  19  16.9  77  60  36  25.4  3130  2090  1070  140
POS14B 14  M 14×1.5 34  13.5  19  16.9  77  60  36  25.4  3130  2090  1070  140
POS16 16  M 16×2 38  15  21  19.4  85  66  40  28.575  3700  2470  1290  195
POS16B 16  M 16×1.5 38  15  21 19.4  85  66  40  28.575  3700  2470  1290  195
POS18 18  M 18×1.5 42  16.5  23  21.9  93  72  44  31.75  4490  2990  1620  270
POS20 20  M 20×1.5 46  18  25  24.4  101  78  47  34.925  5180  3460  1890  350
POS22 22  M 22×1.5 50  20  28 25.8  109  84  51  38.1  6100  4070  2290  450
POS25 25  M 24×2 60  22  31  29.6  122  94  57  42.862  7420  4950  2830   650
POS30 30  M 30×2 67  26  37  34.8  143.5  110  66  50.8  11000  7340  3960  1010
Icon

POS Catalog

1 file(s)   10.76 MB
Icon

POS 2D CAD

1 file(s)   10.76 MB
Icon

POS 3D CAD

1 file(s)   10.76 MB



Male Rod Ends ARE Series
.

No (mm) Dimensions  Load parameter    Wt
(g)
d s D B B1 d1 L L1 L2 E Static
radial
yield
allowable
load(kg)		 Maximum
Static
Load(kg)
Radial Axial
 ARE4  6.35 UNF-28  18   7 9  9  45  36   22 12.7  690   460 270  22
ARE5 7.938   UNF-24 22  9  12  10.4  53  42  25  15.875  1260  840  430  40
ARE6 9.525  UNF-24  26  10.5  14  12.9  61  48  29  19.05  2010  1340  630  60
ARE6B 9.525  UNF-16  26  10.5  14  12.9  61  48  29  19.05  2010  1340  630  60
ARE8 12.7  UNF-20  30  12  16  15.4  69  54  33  22.225  2470  1650  800  95
ARE8B 12.7  UNF-12  30  12  16  15.4  69  54  33  22.225  2470  1650  800  95
ARE10 15.875  UNF-18  38  15  21  19.4  85  66  40  28.575  3700  2470  1290  195
ARE10B 15.875  UNF-11  38  15  21  19.4  85  66  40  28.575  3700  2470  1290  195
ARE12 19.05  UNF-16  46  18  25  24.4  101  78  47  34.925  5180  3460  1890  350
ARE12B 19.05  UNF-10  46  18  25  24.4  101  78  47  34.925  5180  3460  1890  350
Icon

ARE Catalog

1 file(s)   10.76 MB
Icon

ARE 2D CAD

1 file(s)   10.76 MB
Icon

ARE 3D CAD

1 file(s)   10.76 MB



Male Rod Ends NOS Series
.

No (mm) Dimensions   Diameter
(mm)		  Wt
(g)
grf d s D B B1 d1 L L1 L2
NOS5  12.5  5 M 5×0.8  16 6  8  7.7  41  33  20  11.112  320
NOS6 19  6  M 6×1 18  6.75  9  9  45  36  22  12.7  450
NOS8 32  8  M 8×1.25 22  9  12  10.4  53  42  25  15.875  630
NOS10 54  10  M 10×1.5 26  10.5  14  12.9  61  48  29  19.05  850
NOS12 85  12  M 12×1.75 30  12  16  15.4  69  54  33  22.225  1000
NOS14 126  14  M 14×2 34  13.5  19  16.9  77  60  36  25.4  1380
NOS16 185  16  M 16×2 38  15  21  19.4  85  66  40  28.575 1800
NOS18 260  18  M 18×1.5 42  16.5  23  21.9  93  72  44  31.75  2300
NOS20 340  20  M 20×1.5 46  18  25  24.4  101  78  47  34.925 2500
NOS22 435  22  M 22.1.5 50  20  28  25.8  109  84  51  38.1  3200
NOS25 510  25  M 24×2.0 60  22  31  29.6  122  94  57  42.86  6000
NOS30 990  30  M 30×2.0 67  26  37  34.8  143.5  110  66  50.8  7600
Icon

NOS Catalog

1 file(s)   10.76 MB
Icon

NOS 2D CAD

1 file(s)   10.76 MB
Icon

NOS 3D CAD

1 file(s)   10.76 MB
